진동과 파형
진동(Oscillation)이란 무엇이고 어떻게 파형(Waveform)으로 표현되는가? 사인파의 물리적 의미부터 음색을 결정하는 배음 구조까지 — 모든 사운드의 기본을 다룹니다.
Sound All Access는 Ableton 공인 인증 트레이너가 진행하는 수업입니다. https://www.ableton.com/en/certified-training/heewon-oh/
진동의 기초

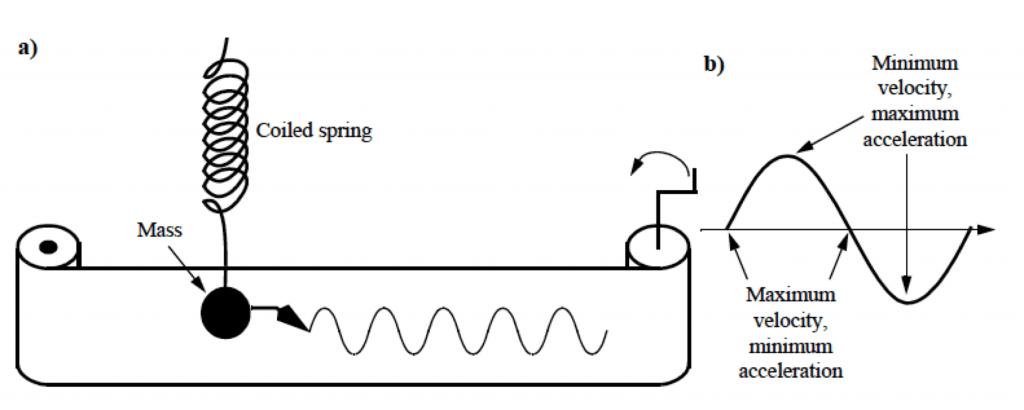

진동(Oscillation)은 일정한 주기로 반복되는 주기적인 운동을 말한다. 이러한 원리는 시간의 흐름을 정확하게 계산하기 위해 진자가 처음 고안되었을 때부터 중요한 역할을 했다. 진동과 파형의 개념은 자연계의 여러 현상에서 찾아볼 수 있으며, 시계와 같은 대표적인 장치에서도 이 원리가 적용되었다. 즉, 오실레이터란 일정 주기를 반복하는 운동을 전자적으로 만들기 위한 장치라고 볼 수 있다.
전자 오실레이터의 발전

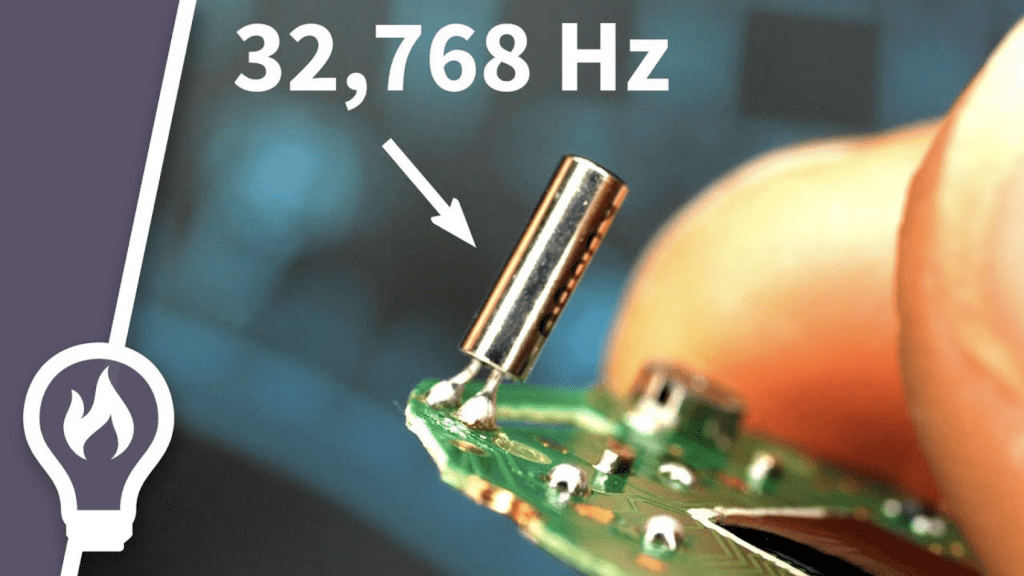

대표적인 전자 오실레이터인 Quartz Oscillator

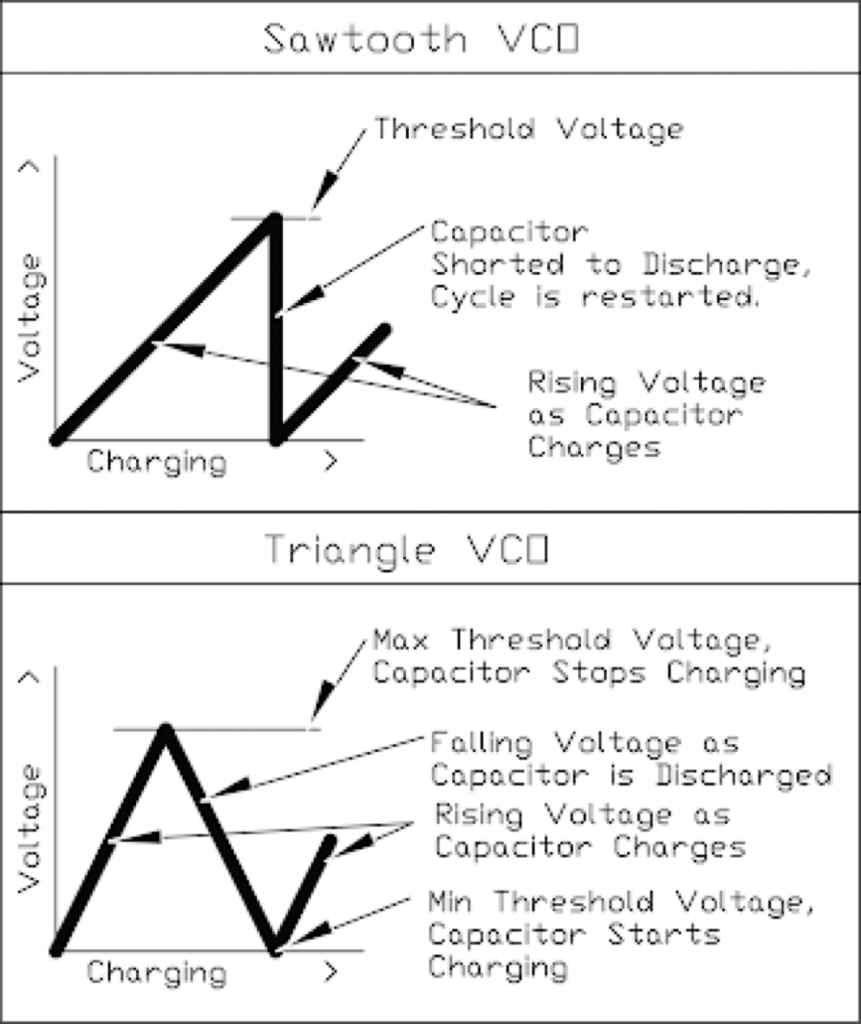

진자의 원리를 기반으로 발전한 기술은 태엽 및 톱니바퀴 장치를 거쳐, 결국 전기를 공급하면 일정 주기를 반복하는 회로, 즉 전자 오실레이터로 진화했다. 오실레이터는 특정 주기를 반복적으로 생성하는 장치로, 전압 조절 오실레이터(VCO)와 같이 다양한 파형을 생성할 수 있는 핵심 기술로 자리 잡게 되었다.
소리 합성으로의 응용

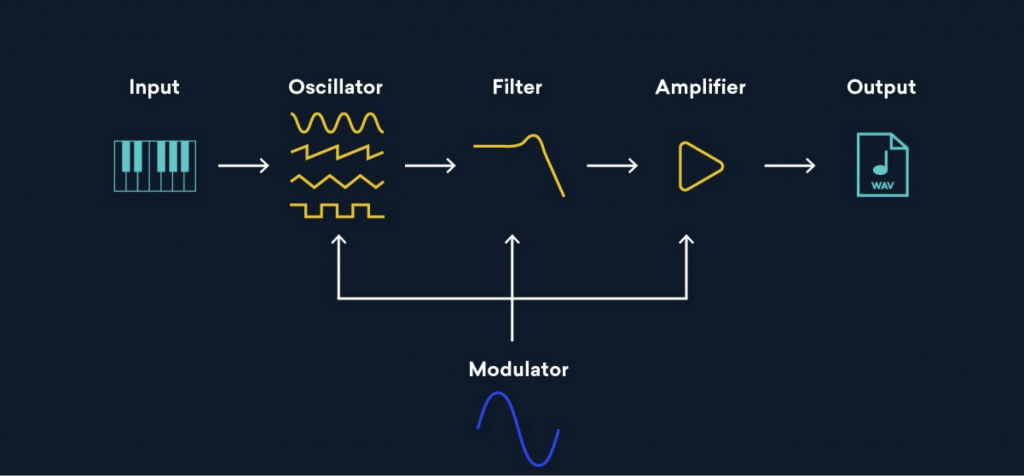

전자 오실레이터의 발전은 음악 제작에 혁명을 가져왔다. 사인파, 사각파, 삼각파, 톱니파 등 다양한 파형을 생성하여 소리의 텍스처와 톤을 조작할 수 있게 된 것이다. 이는 감산 합성(Subtractive Synthesis)과 같은 다양한 음원 합성 방식의 기반이 되었다.
PWM과 소리의 변화
Pulse Width Modulation (PWM)은 전압의 흐름을 조절하여 소리의 질감을 변화시키는 기술이다. 이는 LED의 밝기 조절이나 모터의 속도 제어 등 다양한 분야에서 활용되며, 음악 제작에서도 소리에 복잡성과 다양성을 추가하는 데 중요한 역할을 한다.
-

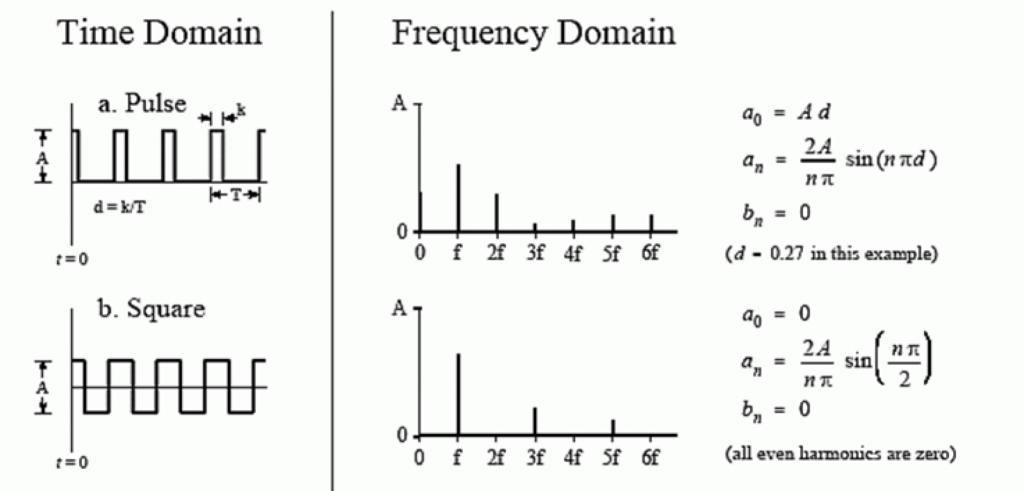

Duty Cycle이 50%인 PWM 파형을 Pulse파 또는 사각파로 부른다.
-
Duty Cycle의 변화에 따라 정수부 배음들의 구조가 변하며, Duty Cycle이 50%가 되면 모든 짝수배의 배음들이 0으로 변한다.
-
Duty cycle이 증가하면, 파형에서 high pulse의 폭이 증가하므로 fundamental frequency 주위에 높은 주파수 배음이 생성된다.
-
Duty cycle이 감소하면, 파형에서 high pulse의 폭이 감소하므로 fundamental frequency 주위에 낮은 주파수 배음이 생성된다.
-
Duty cycle이 50%일 때, PWM 파형은 가장 많은 수의 홀수 배음을 갖게 되며, 진폭이 감소하는 삼각파와 유사한 형태를 가진다.
학습과 관련된 내용을 블로그에서 확인하세요
&list=PLY61gtkXAumGG_ct6WyL_AtA2Fz2EwIJB
자주 묻는 질문
주기와 주파수는 어떻게 다른가요?
주기(Period, T)는 한 번의 반복이 일어나는 데 걸리는 시간(초), 주파수(Frequency, f)는 1초에 몇 번 반복되는지를 나타내는 횟수(Hz)입니다. 둘은 역수 관계로 f = 1/T입니다. 예를 들어 440Hz는 1초에 440번 진동하므로 한 번의 진동 주기는 1/440 ≈ 2.27ms입니다. 음악에서는 주파수가 음높이(pitch)로 인식되며, 한 옥타브 위로 올라갈 때마다 주파수는 두 배가 됩니다(예: A4 440Hz → A5 880Hz).
파형의 형태가 음색을 결정한다는 게 무슨 뜻인가요?
같은 주파수(예: 220Hz)의 사인파·톱니파·사각파는 전혀 다른 소리로 들립니다. 사인파는 단일 주파수만 포함해 가장 순수하고 단조롭고, 톱니파는 모든 정수배 배음(harmonics)을 포함해 밝고 풍부하며, 사각파는 홀수 배음만 포함해 'hollow'한 중공적 소리가 납니다. 즉 파형의 '형태'는 곧 '배음 구조'이고, 배음 구조가 음색(timbre)을 결정합니다. 같은 음높이의 피아노와 바이올린이 다르게 들리는 이유도 각 악기가 만드는 배음 구조가 다르기 때문입니다.
